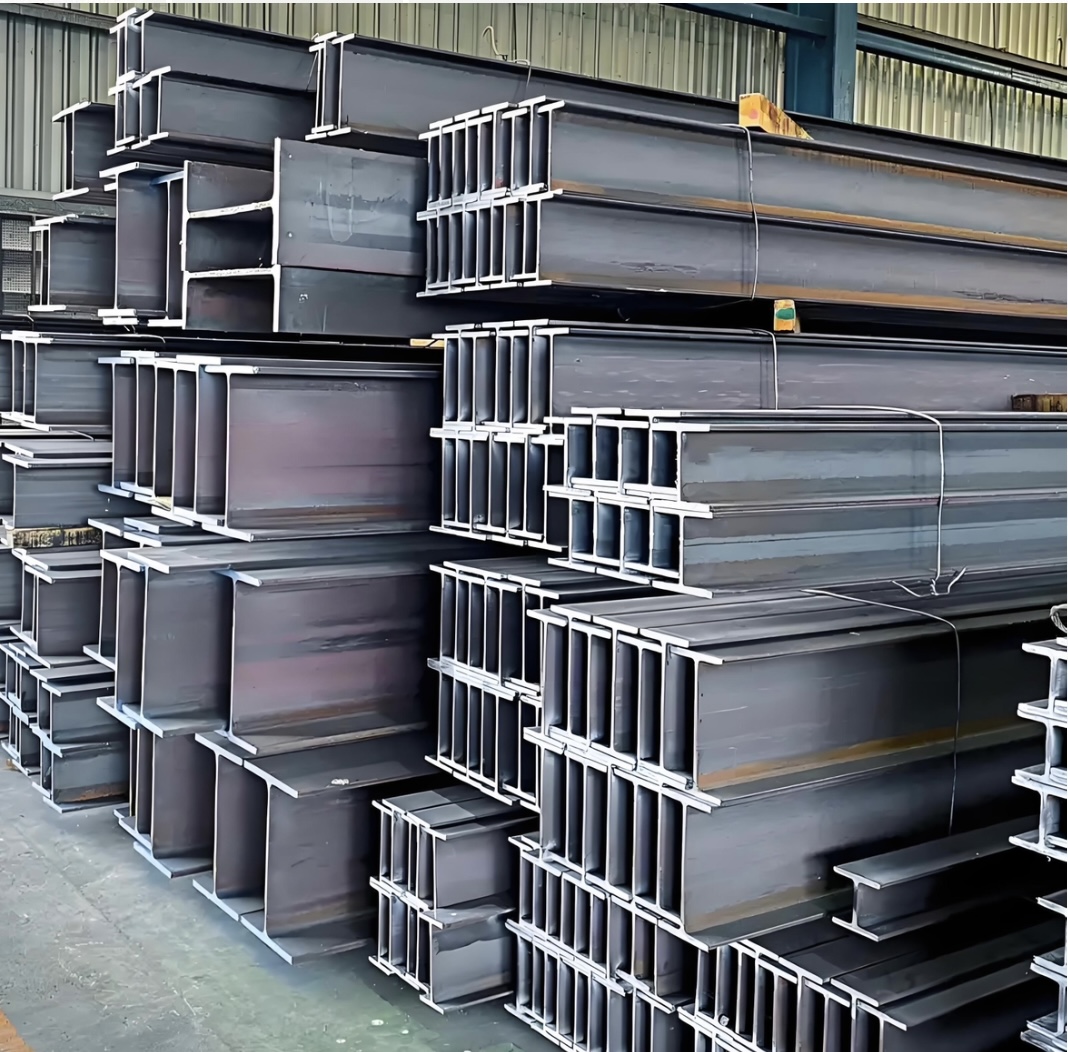

Hőkezelt és hegesztett H-alakú gerenda | Szerkezeti acél nagy terhelésekhez, egyedi vágással, hegesztéssel és bevonattal

1. Termékismertetés

H-beamünk a GB/T 11263 nemzeti szabványok szigorú betartásával gyártott, nagy teljesítményű szerkezeti acélalkatrész. Hagyományos minőségek között szerepel a Q235B és a Q355B, továbbá egyedi gyártásra kínálunk magas szilárdságú Q420 és Q460 minőségeket is. A termék két fő kategóriát ölel fel: a melegen hengerelt H‑gerendát és a hegesztett H‑gerendát. A szimmetrikus H‑alakú keresztmetszet, a nagy metszeti modulusz, a kiváló hajlító merevség és az egyenletes feszültségeloszlás révén az H‑gerendák a vasbeton szerkezetek építésében kulcsfontosságú teherhordó elemekké válnak. Széles körben alkalmazhatók acél oszlopokhoz, acél gerendákhoz és főváz szerkezetekhez ipari csarnokokban, raktárakban, magasépületekben, stadionokban, hidakon és önkormányzati beruházásokban. Emellett egyablakos, mélyfolyamatú feldolgozási szolgáltatásokat is nyújtunk, például precíziós vágást, hegesztést, fúrást, rozsdamentesítést és korrózióvédelmi festést, hogy a telepítésre kész, késztermékekkel tudjunk szolgálni. Minden feldolgozási munkát szakértőink végeznek.Acél szerkezet anyagfeldolgozáscsapat.

2. Termékbesorolás és specifikációk

Terméktípusok

Hőhengerelt H-gerenda: A GB/T 11263 szabványnak megfelelően készül, teljes HW (széles szárú), HM (közepes szárú) és HN (keskeny szárú) sorozattal. Jellemzője a szabványos méretpontosság, sík felület és a hegesztési maradékfeszültség hiánya, valamint elegendő raktárkészlet a gyors szállítás érdekében.

Hegesztett H-alakú gerenda: acéllemez-összeszereléssel és automata hegesztéssel készül. Egyedi változó keresztmetszetű, íves alakú, egyenlőtlen vastagságú, magasságú és szélességű kialakításokat támogat, megfelelve olyan speciális szerkezeti és építészeti követelményeknek, amelyeket a standard forróhengerelt profilok nem tudnak kielégíteni.

Műszaki paraméterek

Szekciómagasság: 100 mm–900 mm (hegesztett típus esetén maximum 1200 mm, acéllemez vastagságtól és gyártási kapacitástól függően) Szárnyszélesség: 50 mm–400 mm Lemezvastagság: 6 mm–32 mm Standard hossz: 6 m, 9 m, 12 m; tetszőleges méretre történő vágás és nem szabványos egyedi méretek is elfogadhatók.

3. Egyablakos mélyfeldolgozási szolgáltatás

Professzionális acélszerkezet-feldolgozó gyártóként nyújtunk rajzoptimalizálási és teljes gyári előgyártási szolgáltatásokat, így a helyszíni összeszereléshez teljesen kész szerkezeti elemeket szállítunk. A teljes feldolgozási munkafolyamat magában foglalja a rajzok részletes kidolgozását, a CNC-vezérlésű precíziós vágást, lyukasztást és fúrását, a peremek lehajlítását, az automatikus összeszerelést, a SAW/CO₂ precíziós hegesztést, a mechanikus egyenesítést, a lökhárítós homokfúvásos rozsdamentesítést, a korrózióvédelmi bevonatot, valamint a végső ellenőrzést és az egységes csomagolást.

Egyedi kivitelben gyártunk különböző késztermékeket, köztük szabványos acélgerendákat és oszlopokat, nagy fesztávolságú portál merevcsatlakozású vázszerkezeteket, berendezés-tartó vázszerkezeteket, emeleti főgerendákat, valamint mindenféle teherhordó vázszerkezeti elemet ipari és építési projektekhez.

4. Fő termékelőnyök

Magas szerkezeti szilárdság és alacsonyabb mérnöki költség Ugyanazon magassági és súlyspecifikációk mellett a H-alakú gerendák 30–50%-kal nagyobb hajlítószilárdságot biztosítanak, mint a hagyományos I-alakú gerendák. A betonkonstrukciókkal összehasonlítva akár 60%-kal is csökkenthetik az össztömeget, így hatékonyan mérsékelve a lábazati terhelést és csökkentve a teljes építési beruházást.

Nagy fesztávolságú elrendezés és magasabb térkihasználás Támogatja a 18–30 méter közötti oszlop nélküli nagy fesztávolságú szerkezeti tervezést. Nagyobb fesztávolságokat lehet elérni megnövelt keresztmetszetű elemekkel, így tágas és nyitott belső tereket alakíthatunk ki, maximalizálva az épület hasznos alapterületének kihasználását ipari és közösségi épületek esetén.

Kiváló ellenálló képesség és megbízható szeizmikus teljesítmény: a H-alakú gerenda kiváló plaszticitással és szerkezeti ellenálló képességgel rendelkezik, valamint professzionális szeizmikus szerkezeti tervezést alkalmaz. Megfelel a GB 50011 szabvány 8 fokozatú szeizmikus erősítésre vonatkozó követelményeinek, így hatékonyan ellenáll a külső behatások és rezgések okozta szerkezeti repedéseknek és összeomlásnak.

Hosszú élettartamú, korróziómentes és környezetbarát szerkezet. Szakmai szemcseszórással és többrétegű korrózióvédelmi kezeléssel látjuk el a munkákat az ISO 12944 szabványoknak megfelelően. Az offshore létesítményekhez és a nehézipari, erős korróziós környezetekhez egyedi C5-ös, magas korrózióvédelmi besorolású megoldás is rendelkezésre áll. A fő szerkezet 50 éves tervezett élettartamot biztosít, a korrózióvédelmi bevonatokra pedig 5 éves garancia vonatkozik. Minden acélanyag teljes mértékben újrahasznosítható, minimális építési hulladékot termel, és megfelel a zöld építés követelményeinek.

Erőteljes testreszabás és széles körű alkalmazási kompatibilitás. Az egyedi szolgáltatások fedi a változó keresztmetszeteket, íves szerkezeteket, speciális alakú vázakat, valamint vastagított és szélesített részeket, így alkalmazkodva az ipari gyárak, önkormányzati létesítmények és tájépítészeti projektek bonyolult szerkezeti igényeihez.

5. Alkalmazási forgatókönyvek

Ipari épületek: teherhordó gerendák és oszlopok, nagy fesztávolságú kapuvasak, berendezési tartók, hűtőtárolók, logisztikai raktárak és mezőgazdasági acélszerkezetű épületek szerkezeti váza.

Magasépítés: a magas irodaházak, kereskedelmi komplexumok és szerelvényes acélszerkezetű épületek fő tartószerkezetei.

Közösségi létesítmények: hosszú fesztávolságú tetőgerendák és gerenda szerkezetek stadionokhoz, kiállítási központokhoz, gyorsvasút-állomásokhoz és repülőtér-épületekhez.

Önkormányzati mérnöki tevékenység: gyalogosfelüljárók, tájépítészeti acélkeretek, elektromos autók töltőállomásainak fedései, fotovoltaikus tartókonstrukciók és városi díszítő acélszerkezetek.

Különleges szerkezeti projektek: nagy méretű berendezési bázisok, vegyipari csőtartók, acélvázak és kültéri hirdetőtáblák tartószerkezetei.

6. Szállítás, csomagolás és egyedi szolgáltatás

Szállítás és átfutási idő

Raktárkészlet: A szabványos, forróhengerelt H-alakú gerendák teljes választéka raktáron van, 3–5 munkanapon belül szállítható. Egyedi feldolgozás: Hegesztett H-alakú gerendák és mélyfolyamatokkal kivitelezett kész alkatrészek esetén a tervezési jóváhagyást követően 10–18 munkanap szükséges. DWG- és PDF-formátumú tervezési rajzokat fogadunk, valamint professzionális rajzok pontosítását és optimalizálását nyújtjuk. MOQ-követelmény: Raktáron lévő forróhengerelt gerenda rendeléseknél 1 tonna; hegesztett egyedi termékek esetén minimum 6 m hosszúság és 5 tonna minimális rendelési mennyiség szükséges.

Csomagolási és exportmegoldás

A szabványos acélprofilokat szorosan csomagolják és rögzítik védelem céljából, míg a nagyméretű kész elemeket síkokkal alátámasztják, hogy elkerüljék az alakváltozást. Exportszállítmány esetén a termékeket rozsdamentes olajjal vagy VCI-védőfóliával kezelik, majd füstöléssel kezelt fa raklapokra pakolják, így teljesen alkalmassá téve őket a hosszú távú tengeri szállításra. A teljes exportdokumentáció – köztük a csomagolási lista és a származási igazolás – biztosított. Minden termékhez gyári vizsgálati tanúsítványok, első- vagy másodrendű ultrahangos hegesztési ellenőrzési jelentések, valamint korrózióellenőrzési vizsgálati jegyzőkönyvek járnak. Öt éves bevonati garanciával és ötven éves szerkezeti tervezési élettartammal rendelkező termékeink teljes mértékben megfelelnek a globális projektek elfogadási szabványainak.

7. GYIK

K1: Hogyan válasszunk a hőhengerelt H-alakú gerenda és a hegesztett H-alakú gerenda között? V1: A szabványos, hagyományos keresztmetszetek esetén a hőhengerelt H-alakú gerendákat preferálják, mivel jobb költséghatékonyságot és rövidebb szállítási határidőt biztosítanak. Nem szabványos, változó vagy túlméretes keresztmetszetek esetén a hegesztett H-alakú gerendák rugalmas testreszabást kínálnak, formaműködési költség nélkül; ezek ideálisak kis sorozatú és többféle típusú speciális projektekhez, bár magasabb minimális rendelési mennyiséggel és hosszabb gyártási ciklussal járnak.

K2: Nyújtanak homoklövellési és korrózióvédelmi festési szolgáltatásokat? V2: Igen. Az ISO 8501-1 szabványnak megfelelő, Sa2,5 minőségű homoklövelléses kezelést biztosítunk. Egyedi C3-, C4- és C5-féle korrózióvédelmi bevonatrendszerek állnak rendelkezésre, melyek alkalmazkodnak beltéri száraz, kültéri kiemelt, nedves és erős korróziós hatású munkakörnyezetekhez.

Q3: Készíthetnek-e egyedi acélgerendákat és oszlopokat az ügyfél tervei alapján? A3: Teljes mértékben tervrajz alapú egyedi gyártás támogatott. Minden szerkezeti elemet teljes egészében a gyárban előregyártanak, így közvetlen helyszíni összeszerelésre kerül sor, ami jelentősen csökkenti a helyszíni hegesztési munkát, valamint növeli az építési folyamat összeségében hatékonyságát és biztonságát.

8. Főbb jellemzők

A GB/T 11263 szabvány szerint gyártott H-sínek sorozatunkban meleghengerelt és hegesztett típusok találhatók Q235B és Q355B minőségben, emellett nagyszilárdságú Q420-as és Q460-as egyedi kivitelek is rendelhetők. A szabványos HW/HM/HN hőhúzott szelvények raktáron rendelkezésre állnak a gyors szállítás érdekében, míg a hegesztett H-tartók különböző nem szabványos speciális alakzatokat és méreteket képesek támogatni, maximális szelvénymagasságuk 1200 mm. Teljes körű gyári mélymegmunkálási szolgáltatásokat nyújtunk, amelyek magukban foglalják a precíziós hegesztést, a Sa2.5 homokszóró tisztítást és a többfokozatú korróziógátló bevonatot. Magas hajlítószilárdsággal, könnyű szerkezettel, nagy nyíláshoz való alkalmazkodóképességgel és 8-as szintű földrengés-ellenállással rendelkező H-szerkezetvázaik 50 éves hasznos élettartam mellett is biztosítják a szerkezet stabil tartósságát. A rugalmas készlet- és egyedi gyártásból származó szállítás, valamint a teljes körű tanúsítványok és szabványosított exportcsomagolás révén termékeink teljes mértékben alkalmazhatók globális mérnöki projektekben.
