C‑gerenda | Hőfürdős, hidegen alakított C‑purlin tető-, fal- és PV-tartórendszerhez
1. Termékismertetés

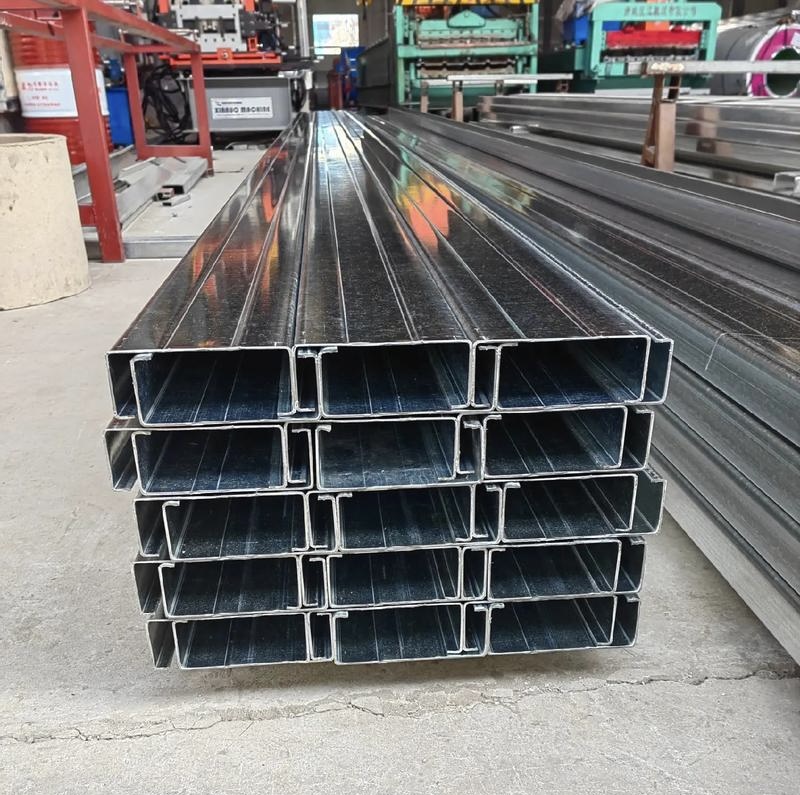

A C‑gerenda, más néven C‑alakú csatorna vagy C‑purlin, hidegen alakított, szájú csatornás könnyűszerkezetű acél. Körkörös hengereléssel, környezeti hőmérsékleten, kiváló minőségű acélcsíkokból készül; a termék a GB/T 6725‑2017 és a GB 50018 nemzeti szabványok szerinti, hidegen alakított vékonyfalú acélszerkezetekre vonatkozó előírások szigorú betartásával gyártódik. Pontos méretpontossággal, rendezett keresztmetszet-kialakulással és nullás hegesztési maradékfeszültséggel rendelkezik, így a hagyományos, melegen hengerelt csatornaacélok optimális, könnyűsúlyú alternatívájaként szolgál.
A szabványos anyagminőségek között a Q235B és a Q355B található. Kérésre egyedi, nagy teljesítményű változatok is rendelhetők, köztük a Q355NL alacsony hőmérsékleten ellenálló ütésálló acél, a Q355GNH időjárásálló acél, valamint rozsdamentes acél fajták. Az ipari gyárakban, raktárakban, fotovoltaikus erőművekben és előregyártott közműves acélszerkezetekben széles körben alkalmazott C‑gerenda megbízható másodlagos teherhordó és burkolati profilrendszerként szolgál a könnyűszerkezetes acélszerkezetes épületekben.
2. Specifikációk és műszaki paraméterek
Standard raktáron lévő modellek
A standard méretek teljes sorozata raktáron: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. A szám a gerenda webmagasságát jelöli; például a C80 80 mm-es webmagasságot jelöl.
Dimenziós tartomány
Webmagasság: 80 mm–300 mm
Szélesség a flangonál: 40 mm–80 mm
Ajakperem: 15 mm–20 mm (egyéni szél méretek is rendelhetők)
Falvastagság: 1,5 mm–4,0 mm; a 4,0 mm-nél vastagabb lemezek műszaki egyeztetés alapján szállíthatók
Standard hosszúság: 6 m, 9 m, 12 m. Egyedi rögzített hosszúságú vágás, precíziós lyuggatás és speciális alakú megmunkálás is elérhető a nem szabványos szerkezeti tervekhez történő illeszkedés érdekében.
Felületi korrózióellenes kezelés
Horganyzott, forró bevonattal: Kétoldalas cinkbevonat ≥180 g/m², egyoldali átlagos vastagsága akár 12,7 μm. Stabil rozsdamentesítő hatást biztosít, normál környezeti viszonyok között 15–20 évig tartós kültéri használatot támogat.
Aluzinc-bevonat (AZ150): Az ASTM A792 szabvány szerint gyártott, 55%-os alumínium–cink ötvözetű bevonattal. Kiváló sav-, lúg- és magas hőmérséklettel szembeni ellenálló képességgel rendelkezik, így ideális a partvidéki sóspray-környezetekben és a súlyos ipari korróziós körülmények között történő alkalmazásra.
Egyedi festékréteg: Epoxy-zinc-dús alapozó és fedőréteg kombinált korrózióvédelmi rendszert alkalmaz. Költséghatékony beltéri szerkezeti alkalmazásokhoz, testreszabható színválasztékkal a projekt esztétikai követelményeinek megfelelően.
3. Egyedi mélyfeldolgozási szolgáltatás
Teljes körű, egyablakos precíziós mélymegmunkálást nyújtunk egyedi C-alakú gerendák esetén. A teljes folyamat során szerepel a CNC-s állandó hosszúságú vágás, a különböző csavarok specifikációinak megfelelő többféle precíziós lyukasztás (kerek lyukak, hornyolt lyukak, ellipszis alakú lyukak), valamint a hajlítás, az egyenesebbé tétele, a korrózióvédelmi bevonat és a szabványosított készcsomagolás. Minden késztermék a hagyományos ±1,0 mm-es pontossági tartományon belül van ellenőrzve, magas színvonalú projektek esetén pedig ±0,5 mm-es nagy pontosságú tolerancia is biztosított. Az előregyártott elemek lehetővé teszik a helyszíni közvetlen csavarozást, így megszüntetik a másodlagos vágást és megmunkálást, javítva ezzel a kivitelezés hatékonyságát.
4. Fő termékelőnyök
Könnyű szerkezet és alacsonyabb összességében költség
A hagyományos, forróhengerelt csatornacsaláddal összehasonlítva a C-alakú gerenda tömegét több mint 30%-kal csökkenti, miközben megegyező vagy még nagyobb teherbírást biztosít. Ezáltal hatékonyan mérsékli az épület saját súlyát, csökkenti a lábazati terhelést, és csökkenti az egész projekt kivitelezési költségeit.
Stabil mechanikus teljesítmény és magas hordóhatékonyság
Az integrális hidegen hajlított alakítás nagy inerciatengely-momentumot és kiváló összességében történő hajlítási- és torziós ellenállást biztosít. Ez lehetővé teszi a nagyobb távolságú ferdemeregek elrendezését, csökkenti az összes acélfelhasználást, valamint optimalizálja a szerkezet terheléseloszlását.
Előregyártott szerelés és gyorsabb építés
Minden szabványos és egyedi alkatrész a gyárban előre lyukasztott és előgyártott. Az egész építési területen tiszta csavarozásos szerelést alkalmaznak, helyszíni hegesztés vagy utólagos tűzvédelmi kezelés nélkül, ami jelentősen lerövidíti a projekt ütemét és javítja az építésbiztonságot.
Több forgatókönyv szerinti korrózióellenes védelem és erős alkalmazkodóképesség
A változatos felületkezelési megoldások alkalmazkodnak a száraz belső területekhez, a párás ipari környezetekhez és a part menti sósprayes környezethez. A profil hosszú távú kültéri üzemeltetés során is stabil fizikai tulajdonságokat mutat, rozsdásodás, alakváltozás vagy szerkezeti meghibásodás nélkül.
Nagy dimenziós pontosság és jó cserélhetőség
Az egységes gyártási tűrések és a szabványos méretezés biztosítják a magas alkatrész-cserélhetőséget. A termék tökéletesen illeszkedik az előregyártott könnyűacél épületrendszerekhez és a nagyüzemi fotovoltaikus tartószerkezet-beruházásokhoz, támogatva a szabványos és moduláris építést.
5. Alkalmazási forgatókönyvek
Ipari acélszerkezetek: Ipari acélszerkezetek: Tetőstengelyekként, falpálcáként és másodlagos tartókeretekként szolgálnak gyári műhelyekben, ipari raktárakban és logisztikai épületekben. Szakmai ellátást is nyújtunkTPO vízálló membrántetővízszigetelési megoldásokhoz.
Új energiaipari projektek: Széles körben alkalmazható a tetőtéri fotovoltaikus tartókonstrukciók és a földön telepített naperőmű-rendszerek teherbíró és segédoszlop-elemeinek gyártásában.
Előre gyártott könnyű acélszerkezetű épületek: Alkalmazható a könnyű acélvillák, konténerházak és moduláris előre gyártott épületek fővázaira, valamint a fal- és tetőburkolati szerkezetekre.
Raktár- és gépészeti tartószerkezetek: Alkalmas a raktározópolcok vázaihoz, az berendezések alapozási tartópilléreihez és az acél műveleti platformok másodlagos gerendázatának szerkezeteihez.
Önkormányzati segédipari munkák: Ideális kültéri fedésekhez, parkolók árnyékolóinak, gyalogosfolyosókhoz, buszmegállók árnyékolóinak és kisebb tájrendezési acélszerkezetes projektekhez.
6. Szállítás, csomagolás és szolgáltatási támogatás
Raktári szállítás: A szabványos, horganyzott C-alakú gerendák teljes választéka bőségesen rendelkezésre áll, a szállítás 2–5 munkanapon belül megoldható.
Egyedi feldolgozási határidő: Az egyedi vastagságú, speciális lyuggatású és nem szabványos méretű termékek rendelés visszaigazolása után 7–12 munkanapot vesznek igénybe.
Csomagolási megoldás: Szabványos csomagolás, síkossági erősítéssel a deformáció megelőzése érdekében. Támogatja a belföldi szállítmányozást és a szabványos exporttengeri szállítási csomagolást.
Minőségbiztosítás: A világméretű projektek ellenőrzésének és elfogadásának támogatására teljes körű műhelyvizsgálati tanúsítványok, horganyzott réteg-ellenőrzési jelentések, valamint a minőségügyi szükséglettel összhangban álló teljes dokumentációs csomag biztosított.
7. GYIK
K1: Miben különböznek a C-alakú gerenda és a hagyományos, forróhengerelt csatornacsalád?
A1: A C-alakú gerenda vékonyfalú, hidegen alakított könnyű acélból készül, amely kisebb súllyal és alacsonyabb költséggel jár; főleg az épület burkolatának és a másodlagos tartószerkezeteknek a kialakításában használják. Előre lyukasztott furatokkal rendelkezik, ami gyors csavarozást tesz lehetővé. A hagyományos, forróhengerelt kanálisacél nagyobb összkeresztmetszetű merevséget és nagyobb súlyt jelent; leginkább a fő teherhordó gerendák és oszlopok kivitelezésében alkalmazzák.
Q2: Az alaprajzok szerint testreszabhatja a gerenda hosszát és a lyukak helyzetét?
A2: Igen. Teljes, rajz alapú személyre szabást támogatunk, beleértve a tetszőleges vágáshosszt, az egyedi lyukközöket és a speciális lyukhelyzeteket. Minden mélymegmunkálást gyári körülmények között végezzük, így a helyszíni telepítés közvetlenül megvalósítható.
Q3: Melyik felületkezelés a legalkalmasabb kültéri használatra?
A3: A hagyományos forróhorganyzás általános kültéri környezetekben alkalmazható. Parti területeken és erős ipari, nagy korróziós hatású környezetekben a hosszabb élettartam érdekében aluzinc-bevonatos vagy magas cinktartalmú (≥275 g/m²) horganyzást javasolunk.
Q4: Hogyan válasszunk C- és Z-profilú szerkezetek között?
A4: A C-féle purlin a tetőferdeségek ≤5°-ához alkalmas, egyszerű szerkezettel és kényelmes szereléssel rendelkezik. A Z-féle purlin végpárhuzamos összekötést támogat, így folyamatos fesztávolságú működést biztosít, és 5°-tól 20°-ig terjedő tetőferdeségekhez alkalmazkodik. A végső választás az adott szerkezeti tervezési és tetőferdeség-adatoknak megfelelően történjen.
8. Termékkövetelés
A GB/T 6725-2017 és a GB 50018 nemzeti szabványok szerint gyártott C‑gerendánk alapanyagaként a Q235B és a Q355B típusú acélt alkalmazza; speciális munkakörülmények esetén választhatók alacsony hőmérséklettel szemben ellenálló, időjárásálló és rozsdamentes kivitelű változatok is. Ez a nagy pontosságú hidegen formált könnyű acél jellemzően könnyűsúlyú kialakítást, kiváló hajlítószilárdságot és stabil szerkezeti teljesítményt nyújt. Többféle korrózióvédelmi kezeléssel és egyablakos gyári mélyfeldolgozási szolgáltatásokkal felszerelve széles körben alkalmazható acélszerkezetű tetőpurlinokhoz, falpillérekhez és fotovoltaikus tartószerkezetekhez, így költséghatékony és megbízható szerkezeti megoldásként szolgál a világszerte végrehajtott ipari, újenergia- és önkormányzati előregyártott projekteknél.
