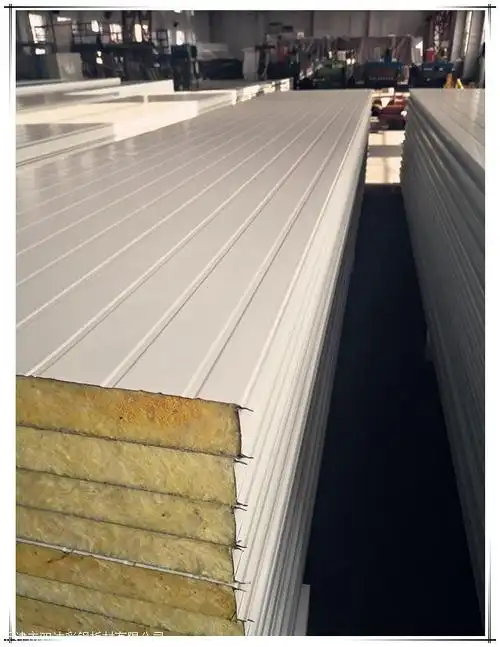

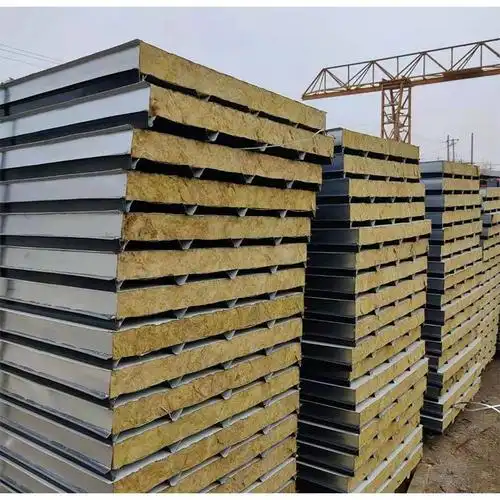

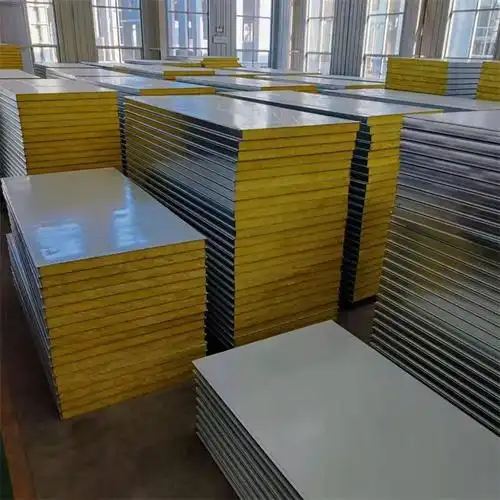

Színben lévő acél üveggyapottal szigetelt szendvicspanel | A1 tűzálló és hangelnyelő, előregyártott fal- és tetőelem acélszerkezetű épületekhez

1. Termékismertetés

A színes acél-üveggyapot szendvicspanel egy prémium minőségű, nyelv- és csatlakozózáras fémborítású szendvicspanel, amelyet kifejezetten a modern acélszerkezetű épületek prefabricált burkolati megoldásaként fejlesztettek ki. A GB/T 23932-es nemzeti szabvány szerinti épület-hőszigetelő szendvicspanelek előírásainak szigorú betartásával gyártott panel két rétegű, színbevonatú acéllemezekből és nagy sűrűségű üveggyapot-magból álló kompozit szerkezetet alkalmaz. Az egységes formázást automatizált, magasnyomású laminálási és magas hőmérsékletű kötési eljárásokkal érik el.

Az A osztályba tartozó nem éghető tűzállóság, a kiváló hangelnyelés, a stabil hőszigetelés, a megbízható vízszigetelés, a könnyű teherbírás és a hosszú távú időjárásállóság összességében olyan panelet eredményez, amely magas szerkezeti egységességgel, kiváló légmentességgel és rendkívül hatékony helyszíni beépítéssel bír. A professzionális zajcsökkentésre és tűzbiztos burkolati teljesítményre fókuszálva széles körben alkalmazható berendezési termekben, hangszigetelt műhelyekben, nagy fesztávolságú acélszerkezetű gyárépületekben és kültéri zajvédő falak építésénél, így ideális, csendes és tűzbiztos épületburkolati anyagként szolgál.

2. Alapvető szerkezeti felépítés

Fémfelületű lemez
Magas minőségű, színbevonatos horganyzott vagy aluzinc acéllemezekből készül. A standard kétoldalas horganyzási réteg vastagsága eléri a ≥80 g/m²-t, mely kemény kültéri és maró hatású környezetekben akár ≥180 g/m²-re is növelhető. Elérhető alapanyagok közé tartoznak a DC51D és az S250GD típusok, melyek PE-, HDP- és PVDF-minőségű, prémium időjárásálló bevonatokkal párosulnak. A precíziós hengerelés révén nyerhető lapos, sima felület kiemelkedő sav- és lúgállósággal, UV-stabilitással és öregedésellenes tulajdonságokkal rendelkezik, így hatékonyan megakadályozza a hosszú távú fakulást, lepattogzást és a felületi korróziót.

Nagy sűrűségű üveggyapottal töltött mag
Az ultrafinom üveggyapjúszállal, amelynek sűrűsége ≥64 kg/m³, a mag teljes mértékben megfelel a GB 8624 A osztályú égésmegakadályozó követelményeinek. Természetes porózus szálas szerkezete kiváló hangelnyelő hatékonyságot és stabilan alacsony hővezetési tényezőt biztosít. A maganyag formaldehidmentes és környezetbarát, így teljesen alkalmas hosszú távú beltéri és kültéri hőszigetelési, tűzálló és akusztikai mérnöki projektekhez.

Precíziós nyelv- és horonyzáras összekapcsoló szerkezet
Jellemzője a standard női–férfi összecsukható illesztésű kialakítás, amely szoros, zökkenőmentes szerelést biztosít. Az optimalizált összefogódó szerkezet hatékonyan gátolja a levegőszivárgást, a vízbeszivárgást, a hőveszteséget és a hangterjedést, így biztosítva a teljes épületburkolati rendszerek megfelelő légzártságát, vízállóságát, hőszigetelését és hangszigetelését.

3. Fő termékszolgáltatások

A osztályú égésképtelen és teljes tűzvédelmi szabályoknak való megfelelés
Az integrált üveggyapottal töltött mag megfelel a GB 8624 A osztályú égésképtelen szabványnak, így tűzhatás esetén füstmentes, nem mérgező és nagy hőmérsékletnek ellenálló teljesítményt nyújt. Mint professzionális tűzálló válaszfal-panel, hatékonyan gátolja a láng terjedését és a hővezetést, teljes mértékben megfelel az épületek tűzvédelmi elválasztó térfalai és elválasztó falai tekintetében előírt tűzvizsgálati és elfogadási követelményeknek.

Magas hatékonyságú hangelnyelés és zajcsökkentés
Professzionális akusztikai szigetelési feladatokra tervezett, porózus szálas szerkezetével hatékonyan elnyeli és kiszűri a levegőben terjedő zajokat, NRC-értéke ≥0,8. Jelentősen csökkenti a beltéri–kültéri hangátvitelt, így az optimális panele például gépészeti berendezések helyiségeinek és csendes gyártóüzemeknek, ahol a zajérzékenység kiemelt szempont.

Könnyű szerkezet és stabil energia-megtakarító szigetelés
A könnyű összetett szerkezet hatékonyan csökkenti az épület teljes saját súlyát és a lábazati nyomást. 25 °C-os környezeti hőmérsékleten végzett vizsgálatok szerint a mag hővezetési tényezője ≤0,043 W/(m·K) értéken belül szabályozható, így egyenletes hőszigetelőteljesítményt biztosít, és csökkenti az éves klímaberendezés- illetve fűtési energiafelhasználást.

Szoros tömítés és megbízható vízálló teljesítmény
A precíziós nyelv- és horonyzáras összekapcsoló szerkezet, a professzionális rejtett rögzítőeszközös tetőfedési telepítési technológiával kombinálva, biztosítja a zéró hézagos illesztések bezárását. Ez megszünteti a levegő behatolását és a vízszivárgást, hosszú távú kültéri kitettség mellett is stabil vízálló és időjárásálló teljesítményt garantál.

Felsőbbrendű időjárás- és korrózióállóság
A prémium színű acélbevonatrendszer ellenáll a kémiai korróziónak, az ultraibolya sugárzásnak és az anyagöregedésnek. Az ipari korróziós környezetekhez és a szabadban történő kültéri viszonyokhoz is alkalmazkodik; a panel a standard üzemeltetési feltételek mellett 15–30 éves szolgáltatási élettartamot biztosít.

Teljes előregyártás és magas építési hatékonyság
Az összes panel teljesen előgyártott, a gyárban egységesen kialakított, így közvetlen helyszíni szerelést tesz lehetővé. Ez megszünteti a hagyományos vakolást, téglamunkát és a másodlagos hő- és vízálló védelemmel kapcsolatos munkafolyamatokat, jelentősen egyszerűsítve az építési folyamatot és több mint 50%-kal rövidítve a projekt ütemezését.

4. Szabványos specifikációk és műszaki adatok

Kivitelezési szabványok: GB/T 23932, GB 8624
Minősítési dokumentumok: Teljes tűzállósági, hőszigetelési és akusztikai tesztlevelek elérhetők
Elérhető vastagság: 50 mm, 75 mm, 100 mm, 150 mm, 200 mm
Standard hatékony szélesség: 950 mm, 1150 mm
Acéllemez vastagsága: 0,25 mm–0,6 mm (teljesen testreszabható)
Alapanyag és bevonatválasztás: DC51D / S250GD horganyzott és aluzinc alapanyag; opcionális PE / HDP / PVDF időjárásálló bevonat
Egyedi hossz: Maximális szabványos hossz 12 m; túlméretes hosszak különleges szállítási megoldással is elérhetők
Profil típusa: Sima falpanel, hullámos tetőpanel, rejtett rögzítésű tetőpanel
Egységes terhelési képesség: ≥1,5 kN/m² (a teljesítmény a lemez vastagságától és a fesztávolságtól függ)
Hővezetési képesség: ≤0,043 W/(m·K) 25 °C-on
Üveggyapottartalmú mag sűrűsége: ≥64kg/m³
Hangtechnikai teljesítmény: Súlyozott zajcsökkentési index Rw ≥30 dB (100 mm vastagság, ISO 717-1 és GB/T 19889); Zajcsökkentési együttható NRC ≥0,8 (ASTM C423)
Tűzvédelmi besorolás: GB 8624 A osztály, égésképtelen (füstmentes, nem mérgező)

5. Alkalmazási forgatókönyvek

Ipari zajcsökkentési projektek: Fal- és mennyezeti burkolat gépészeti berendezési helyiségekhez, zajcsökkentő műhelyekhez és nagy zajszintű ipari üzemekhez.

Nagy fesztávolságú acélszerkezetű épületek: Professzionális fal- és tetőburkolási rendszerek ipari gyárak és logisztikai raktárak számára.

Középületek és kereskedelmi épületek: Hangszigetelő fal- és mennyezeti panelek irodaházakhoz, stadionokhoz és bevásárlóközpontokhoz.

Tűzálló válaszfal-mérnöki munka: Tűzgátló folyosófalak, tűzgátló átjárók burkolatai és épületbeli tűzgátló elválasztó falak.

Ideiglenes és állandó hőmérsékletű projektek: Prefabrikált telephelyi épületek, mezőgazdasági szigetelőcsarnokok és hagyományos, állandó hőmérsékletű zártszelvények.

Külső zajvédő falak projektek: Autópályák hangszigetelő falai és gyárak kültéri zajszigetelő burkolatai.

6. Szabványos telepítési módszer

A panel szabványos nyelv- és horonyrendszerű, női–férfi összekapcsoló szerkezetet alkalmaz, teljes körűen illeszkedő tartozékokkal, így egy lépésben, helyszíni utómunkálatok nélkül valósul meg a formálás.

Falpanel-beépítés: A szoros nyelv- és horonykapcsolat után a paneleket korróziómentes horganyzott vagy rozsdamentes acél önmetsző csavarokkal rögzítik az acél áthidalókra, legfeljebb 300 mm-es távolságonként. A lézeres vízszintezővel végzett kalibrálás biztosítja a fal függőleges, sík és stabil beépítését.

Tetőlemez-beépítés: Használjon rejtett rögzítésű tetőfedő rendszert, amely a lapok bordái alatt elrejtett rögzítéssel működik, így biztosítva csavarmentes külső felületet. Minden összefedési illesztésnél megfelelő tömítőcsíkokat és időjárásálló tömítőanyagot alkalmazunk, hogy kettős vízállóságot és tiszta, egységes megjelenést érjünk el.

Részletes segédkezelés: Az eresz-, gerinc-, gable- és belső–külső sarkok esetében egyedi tartó szegélyelemeket szerelnek, hogy biztosítsák az integrált légzártságot, vízállóságot, hőszigetelést és akusztikai teljesítményt.

Vágás- és korrózióvédelem: Finom fogazatú fűrészt vagy plazma precíziós vágást alkalmazunk a magszálak sérülésének elkerülése érdekében. Minden vágott részt epoxi cinkben gazdag alapozóval vonnak be, hogy ellenálljon a rozsdának, így megnövelve a teljes panel hasznos élettartamát.

Építési értesítés: Az üveggyapottörmelék szálai a vágás és a beépítés során lebeghetnek. A biztonságos kivitelezés érdekében kötelezően alkalmazni kell a szabványos védőfelszereléseket.

7. GYIK

K1: Milyen tűzvédelmi besorolása van ennek az üveggyapottal tömörített panelnek?

A1: Megfelel a GB 8624 A osztályú éghetetlen szabványnak. Nem termel füstöt vagy mérgező gázokat, és hatékonyan gátolja a láng terjedését, így ideális tűzálló válaszfalakhoz és magas tűzveszélyű projektekhez.

Q2: Milyen a hangszigetelési teljesítménye?

A2: 100 mm vastagság esetén NRC ≥0,8 és Rw ≥30 dB értéket biztosít. Kiválóan alkalmas berendezési helyiségekhez, zajos műhelyekhez és kültéri zajvédő falak kivitelezéséhez.

Q3: A méretek és az acéllemez anyagok testreszabhatók-e?

A3: Igen. Többféle szabványos vastagságot és szélességet kínálunk. Egyedi hosszúságok, acél alapanyagok és felületi bevonatok is rendelhetők, hogy megfeleljenek a különféle projektek igényeinek.

8. Termékkövetelés

A színes acél-üveggyapottal burkolt szendvicspanel magas teljesítményű, előregyártott épületfóliás anyag, amely megfelel a GB/T 23932 és a GB 8624 nemzeti szabványoknak. ≥64 kg/m³ nagy sűrűségű, A osztályú égésmegállító üveggyapot-maggal felszerelve egyesíti a kiemelkedő tűzbiztonságot, a kiváló hangelnyelést (Rw≥30 dB, NRC≥0,8) és a stabil hőszigetelési teljesítményt (hővezetési tényező ≤0,043 W/(m·K)). Könnyű szerkezetével, kiváló időjárás- és korrózióállóságával, valamint gyors előregyártott összeszerelésével ez a panel széles körben alkalmazható acélszerkezetes épületburkolatoknál, épülettüzek elválasztásánál, valamint beltéri és kültéri zajcsökkentő mérnöki projekteknél.
